Терміновий ремонт
FPV-дрона
- •Огляд→
- •Відновлення→
- •Прошивання→
- •Перевірка→
- ✓Готово

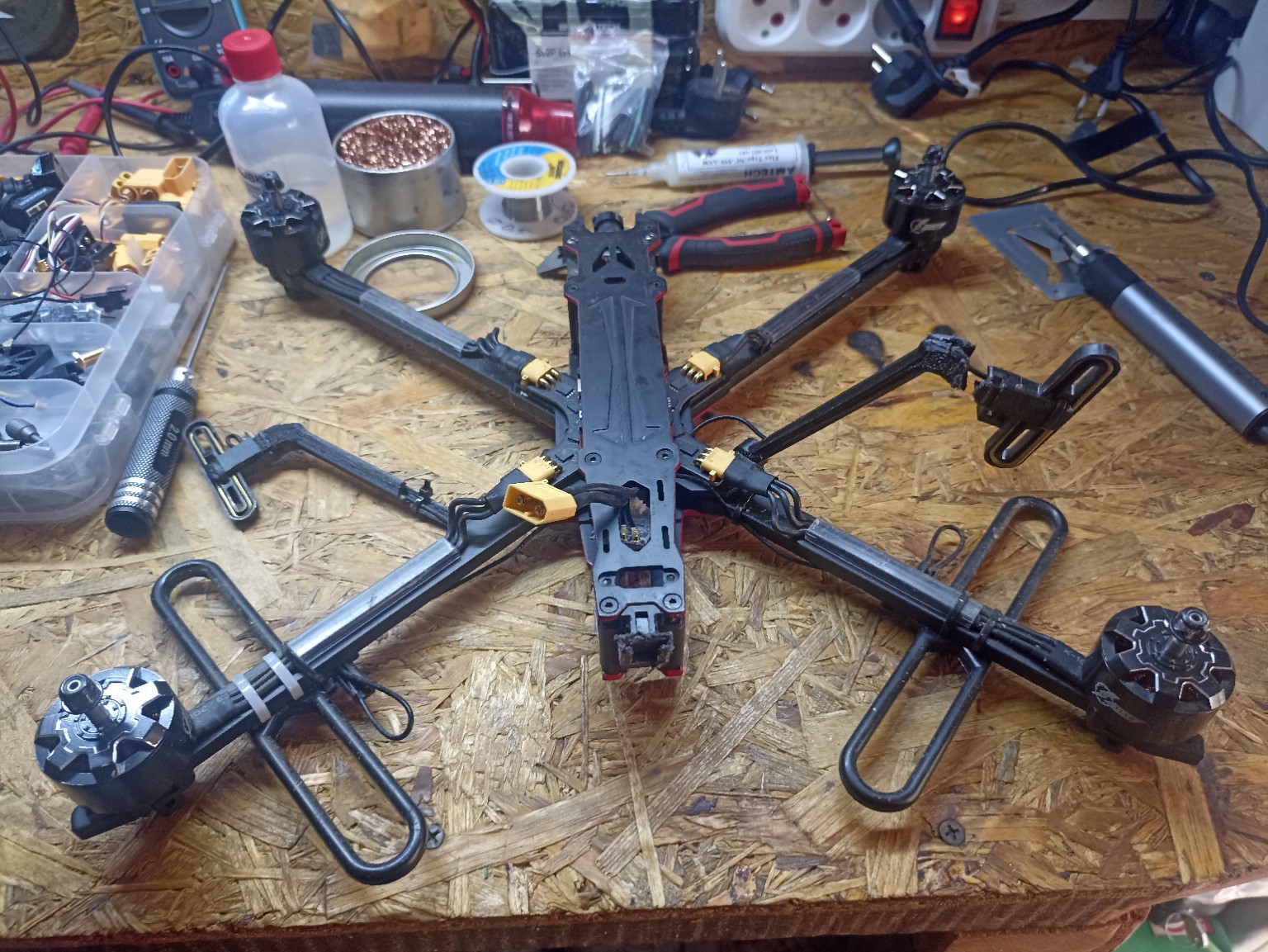

Мені передали дрон у ремонт із проханням відновити його якомога швидше та з мінімальними витратами. Спочатку провів повний огляд, перевірив електроніку й визначив усі пошкодження.
⌕Що виявив під час огляду
Під час первинної діагностики виявив кілька механічних і програмних проблем:

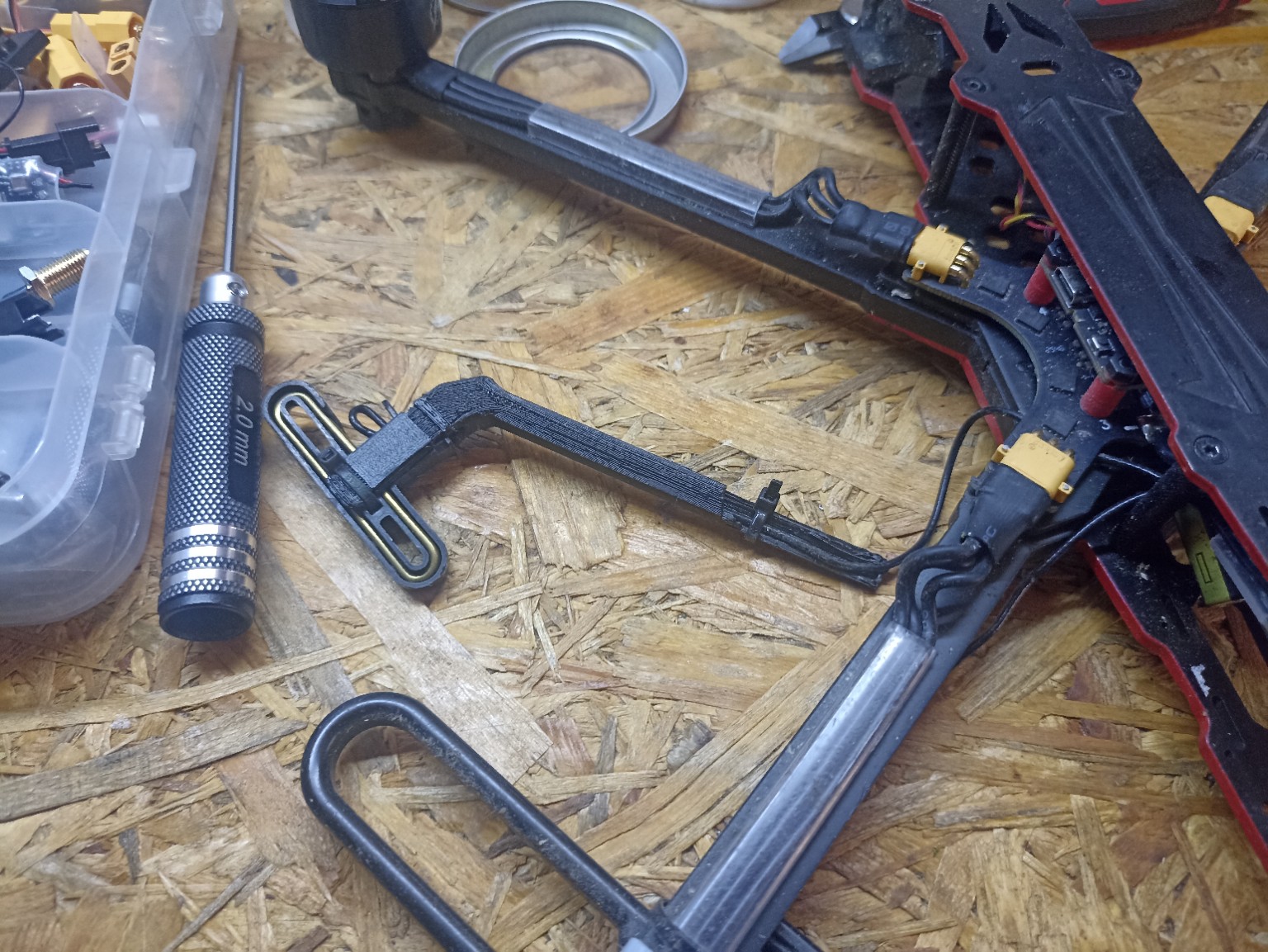

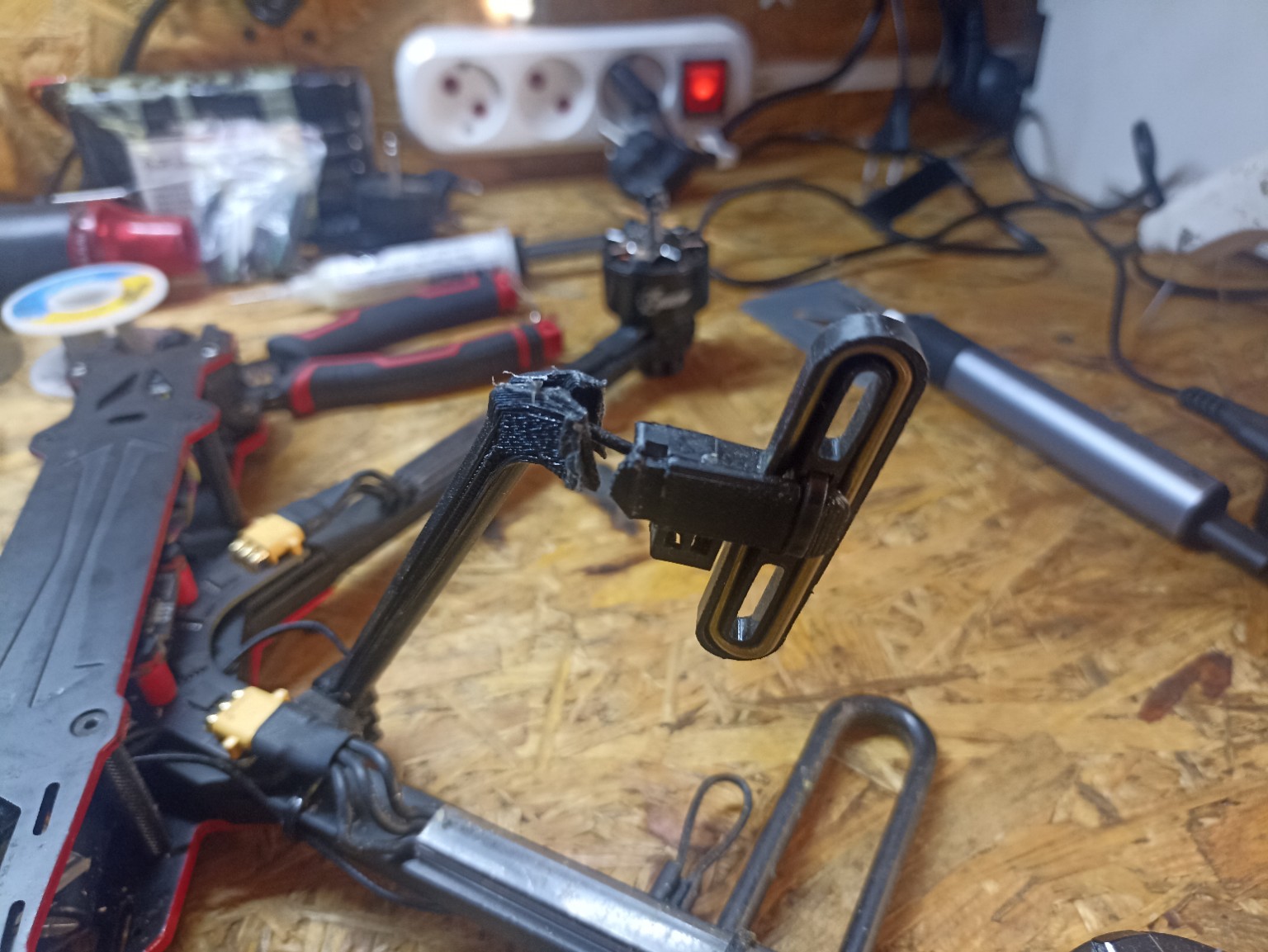

- поламані кріплення антен приймача;

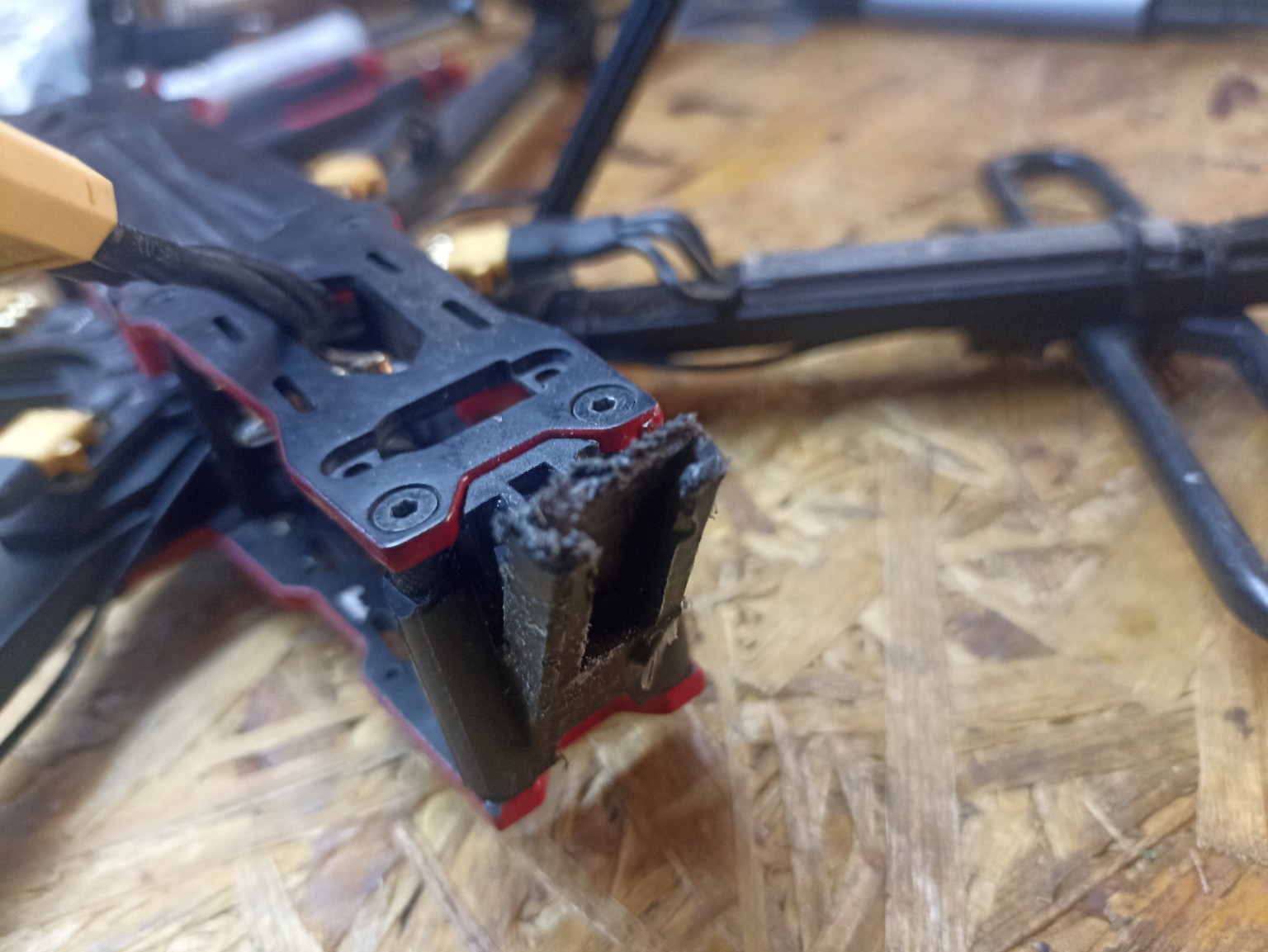

- пошкоджене кріплення антени відеопередавача;

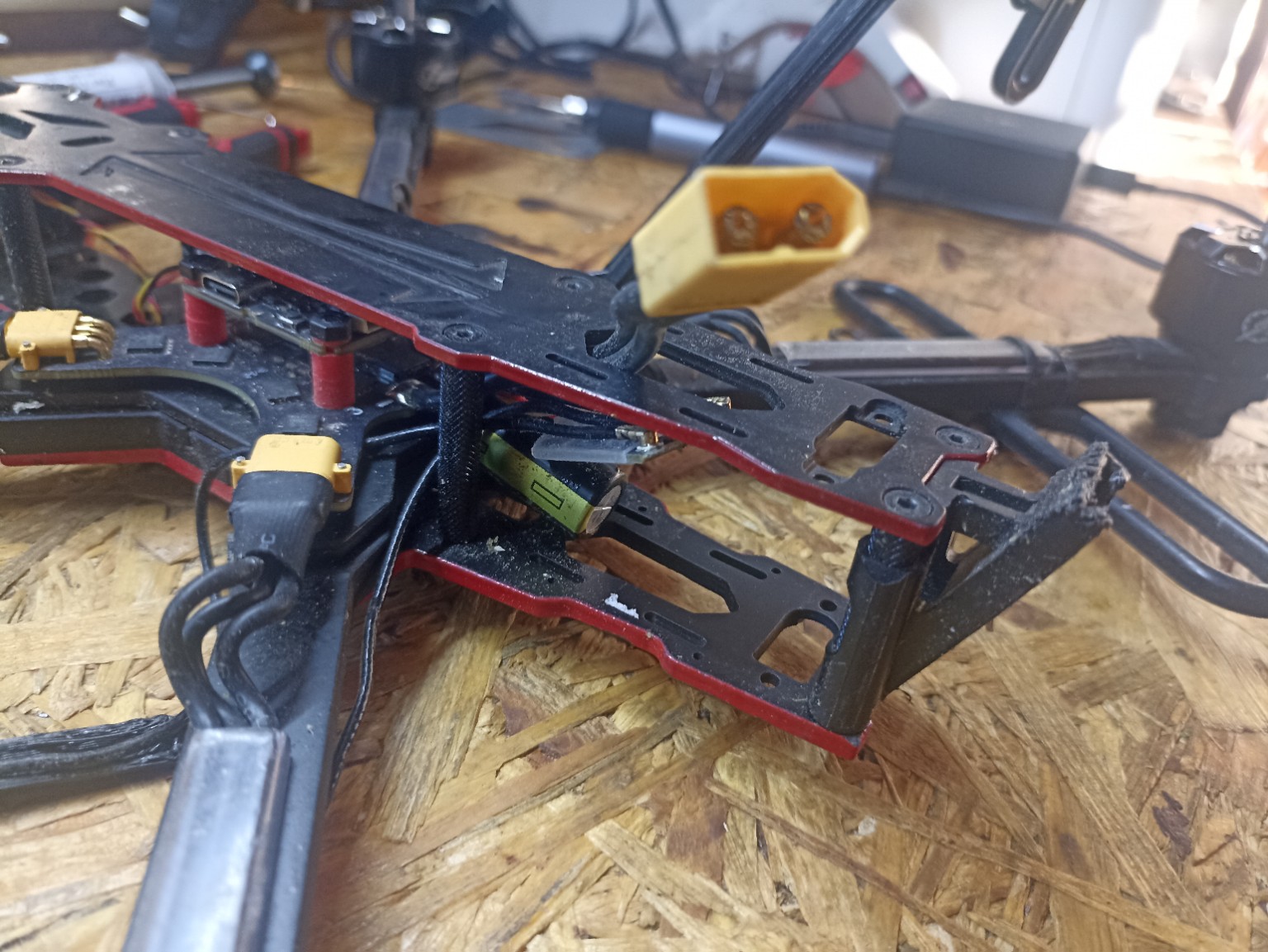

- відсутні VTX, відеоантена та коаксіальний кабель між ними;
- двигуни забиті брудом;
- польотний контролер і приймач мали спеціалізовані прошивки, тому доступу до їхніх налаштувань не було.
⌁Ідентифікація електроніки та перевірка

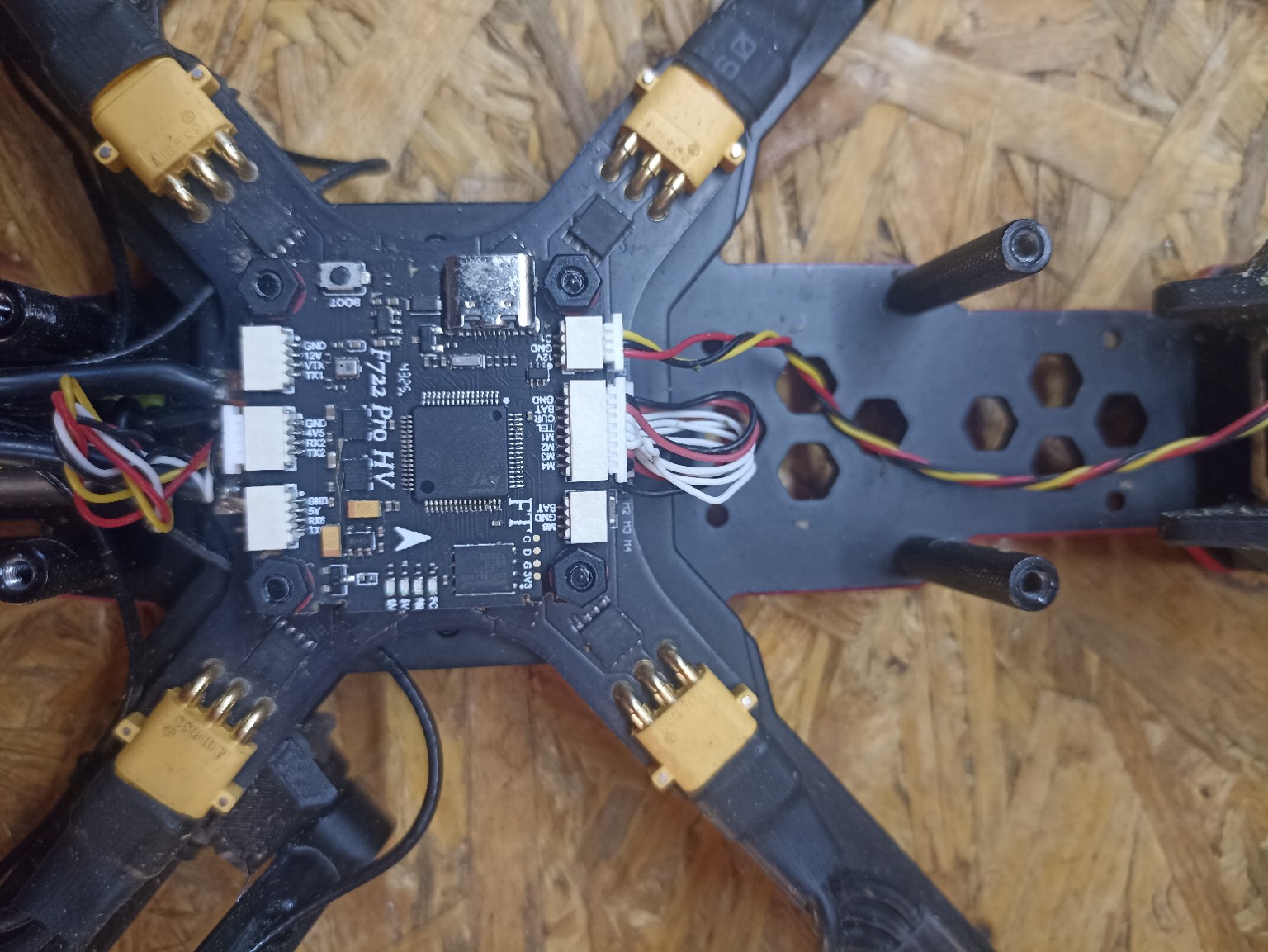

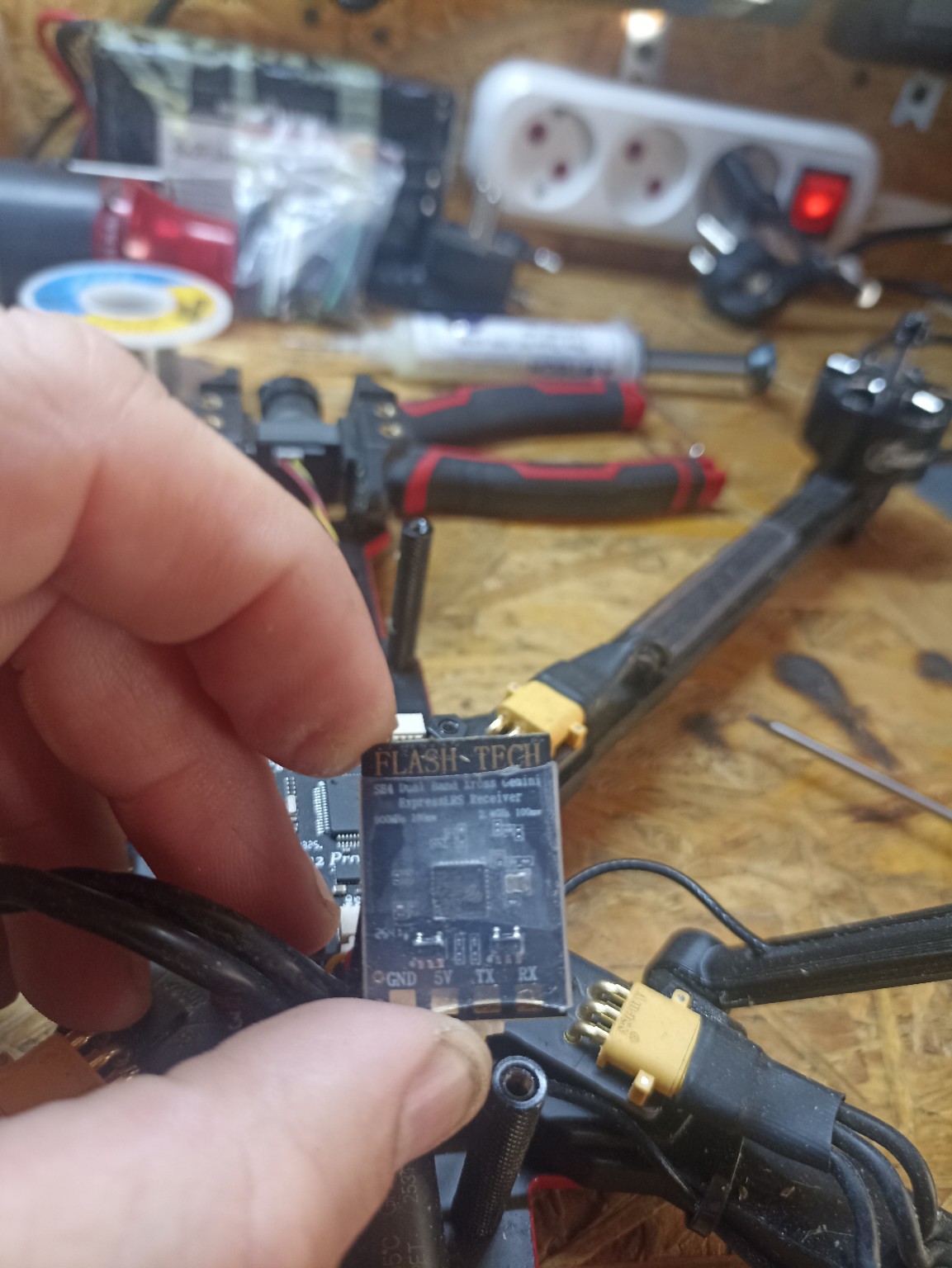

З’ясував, що на дроні встановлені польотний контролер FT F722 PRO HV FC 3–8S і приймач FT ELRS SE4 Dual Band Xross Gemini RX.

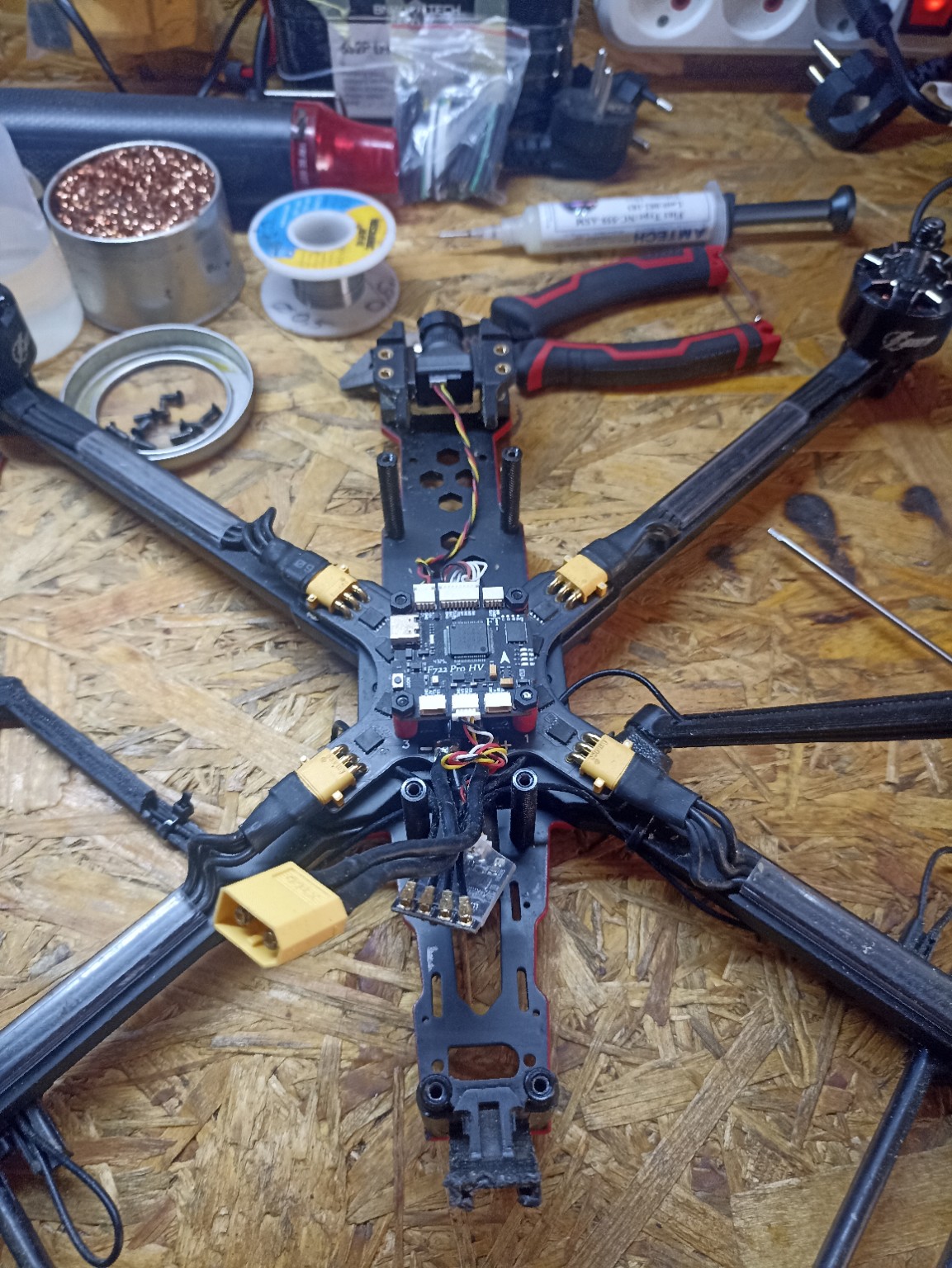

Для польотного контролера знайшов стандартну рекомендовану прошивку виробника, доступну також у Betaflight Configurator. Прошивку для приймача завантажив із сайту виробника. Перед подальшими роботами перевірив цілісність проводів і роз’ємів, а також кріплення конденсатора до польотного контролера.
＋Підбір комплектуючих

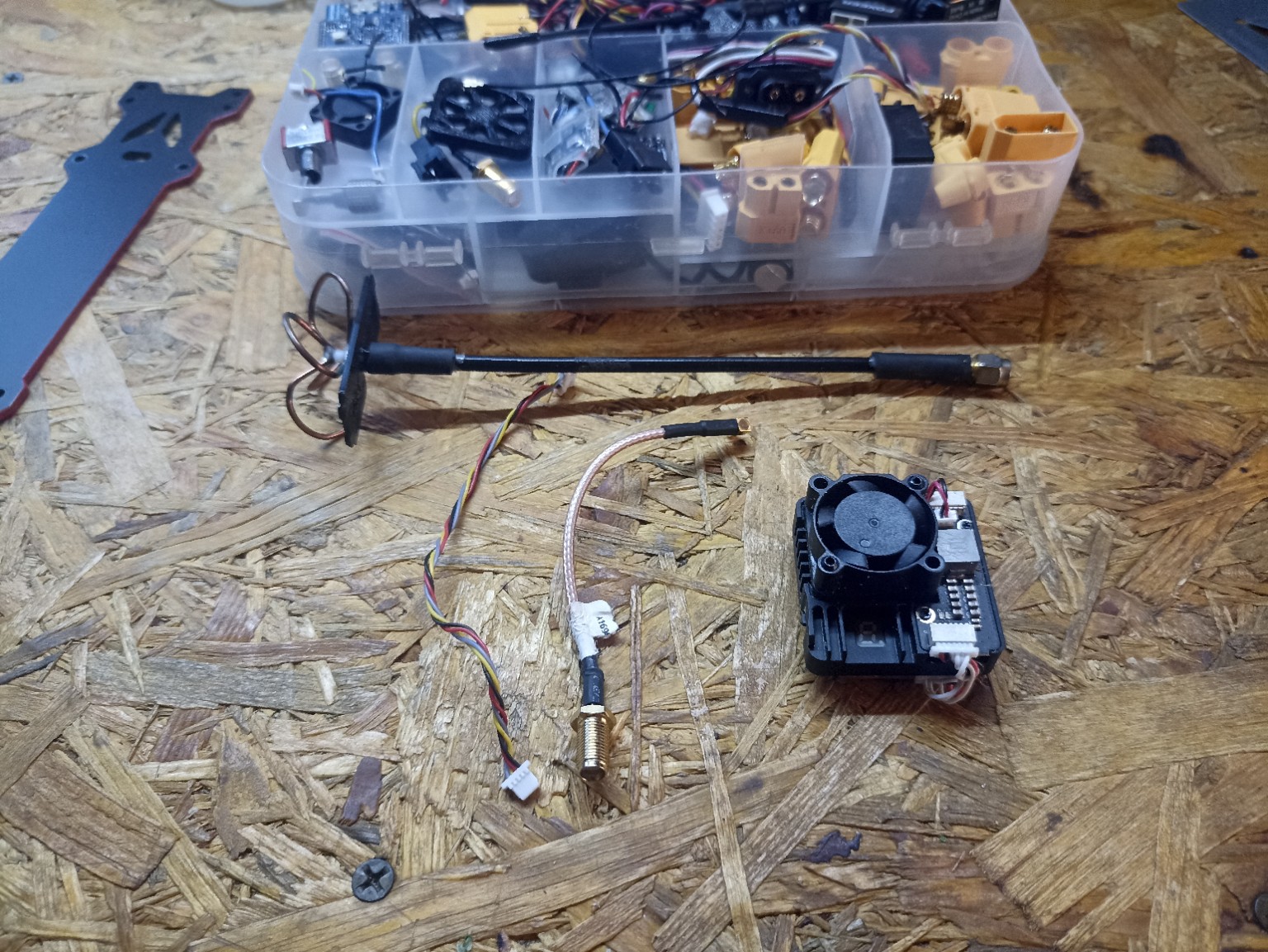

Для швидкого та недорогого відновлення підібрав сумісний відеопередавач, антену й коаксіальний кабель. Справні штатні компоненти залишив на дроні, а пошкоджені кріплення вирішив відновити без зайвої заміни деталей.
⌁Відновлення кріплень антен RX

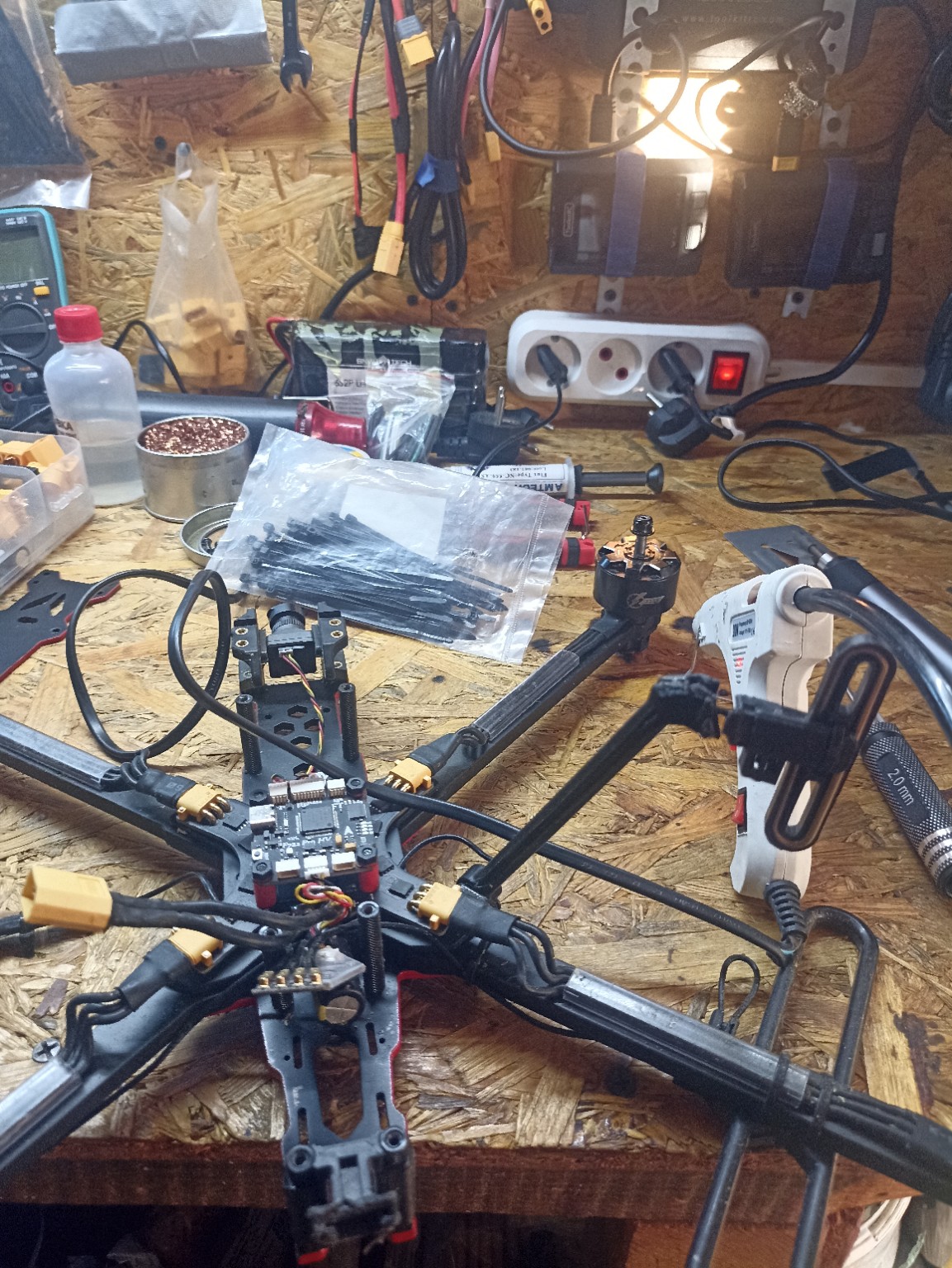

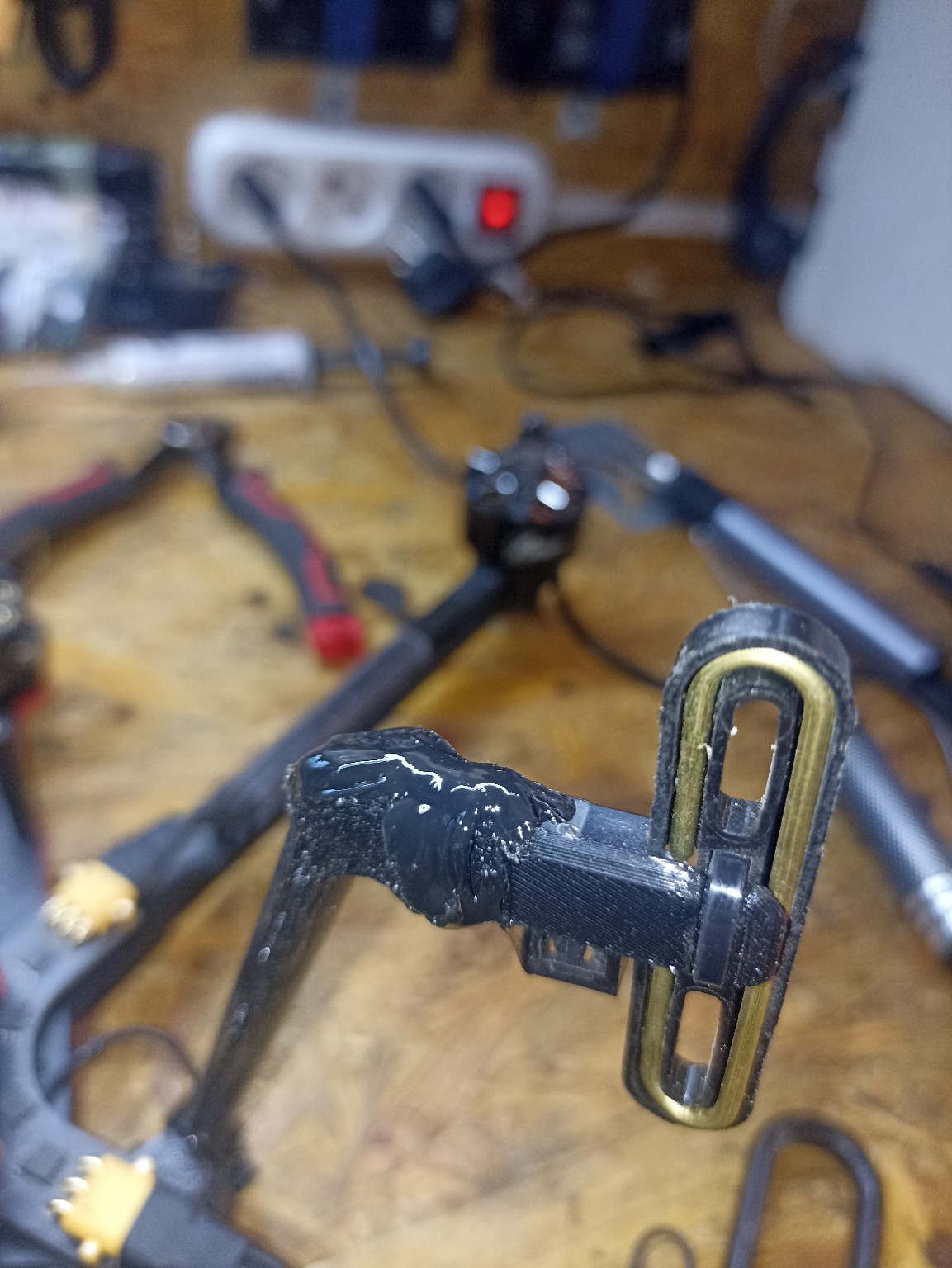

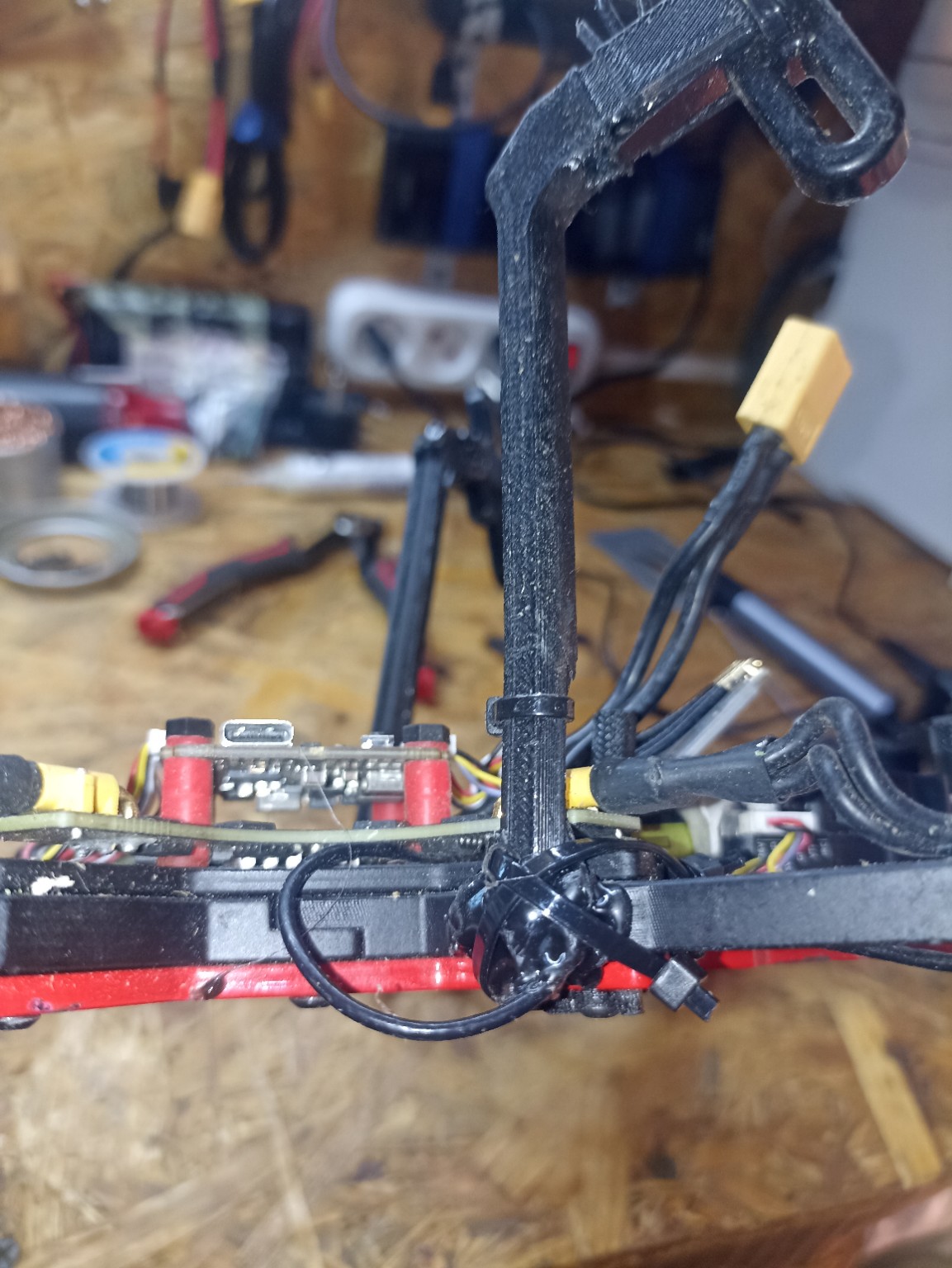

Поламані кріплення антен приймача відновив і зафіксував термоклеєм та стяжками. Приймач додатково обмотав прозорим скотчем, щоб антенні роз’єми не вискочили через вібрації або удар.
＋Встановлення та підключення VTX

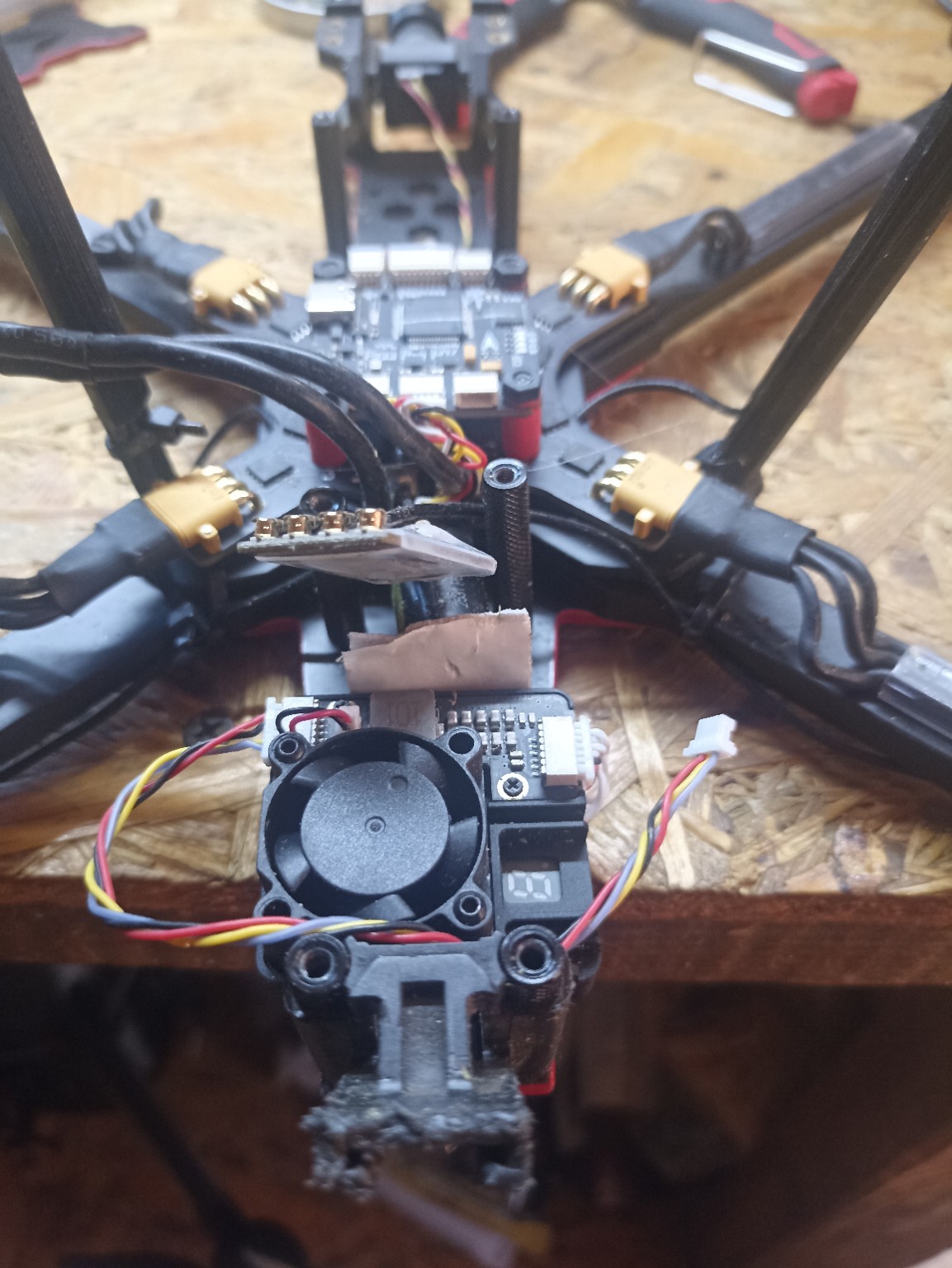

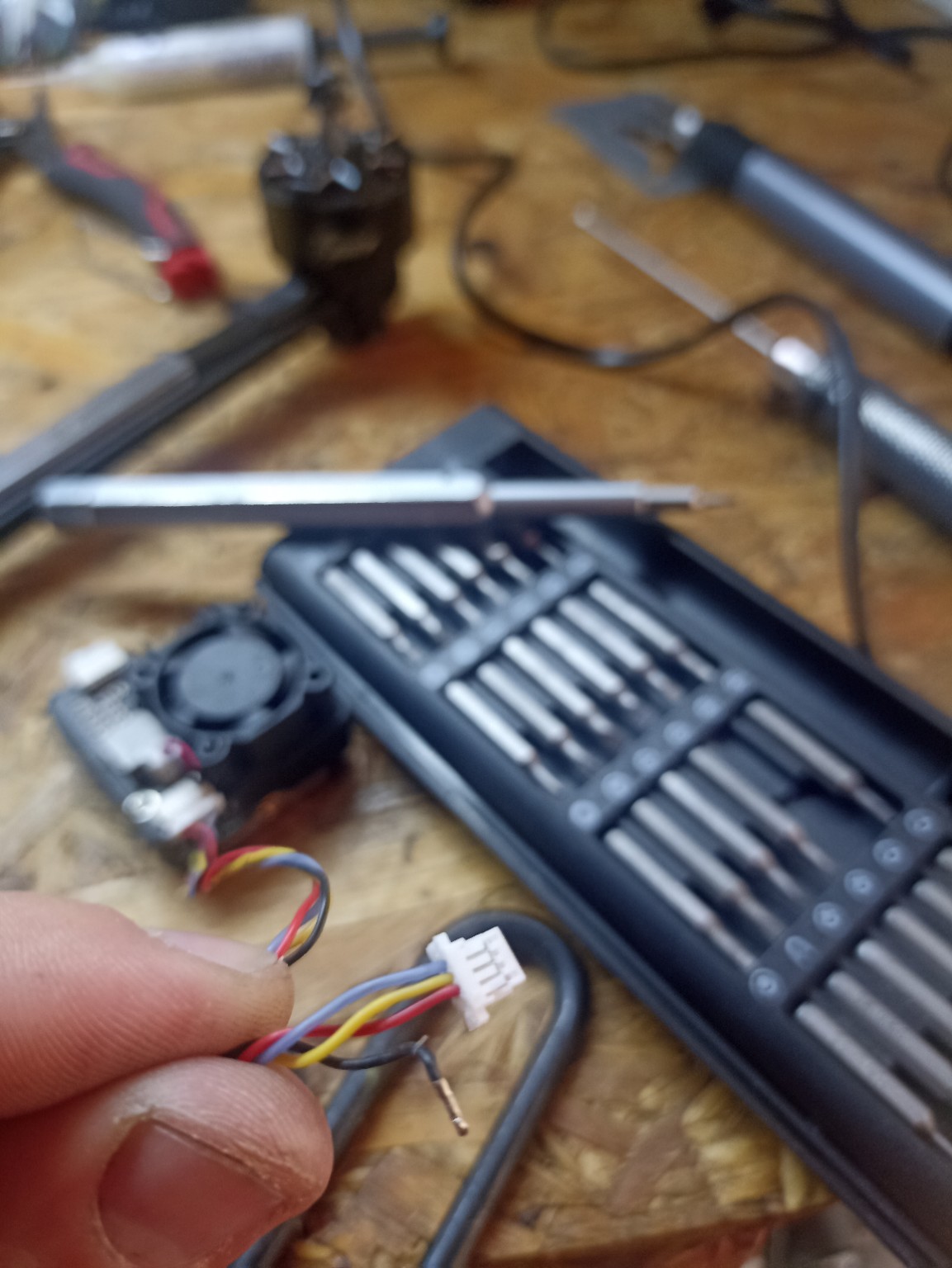

Встановив новий відеопередавач на дрон і під’єднав його до польотного контролера. Розпіновка роз’єму VTX не відповідала розпіновці польотного контролера, тому переставив контакти в корпусі роз’єму у правильному порядку.

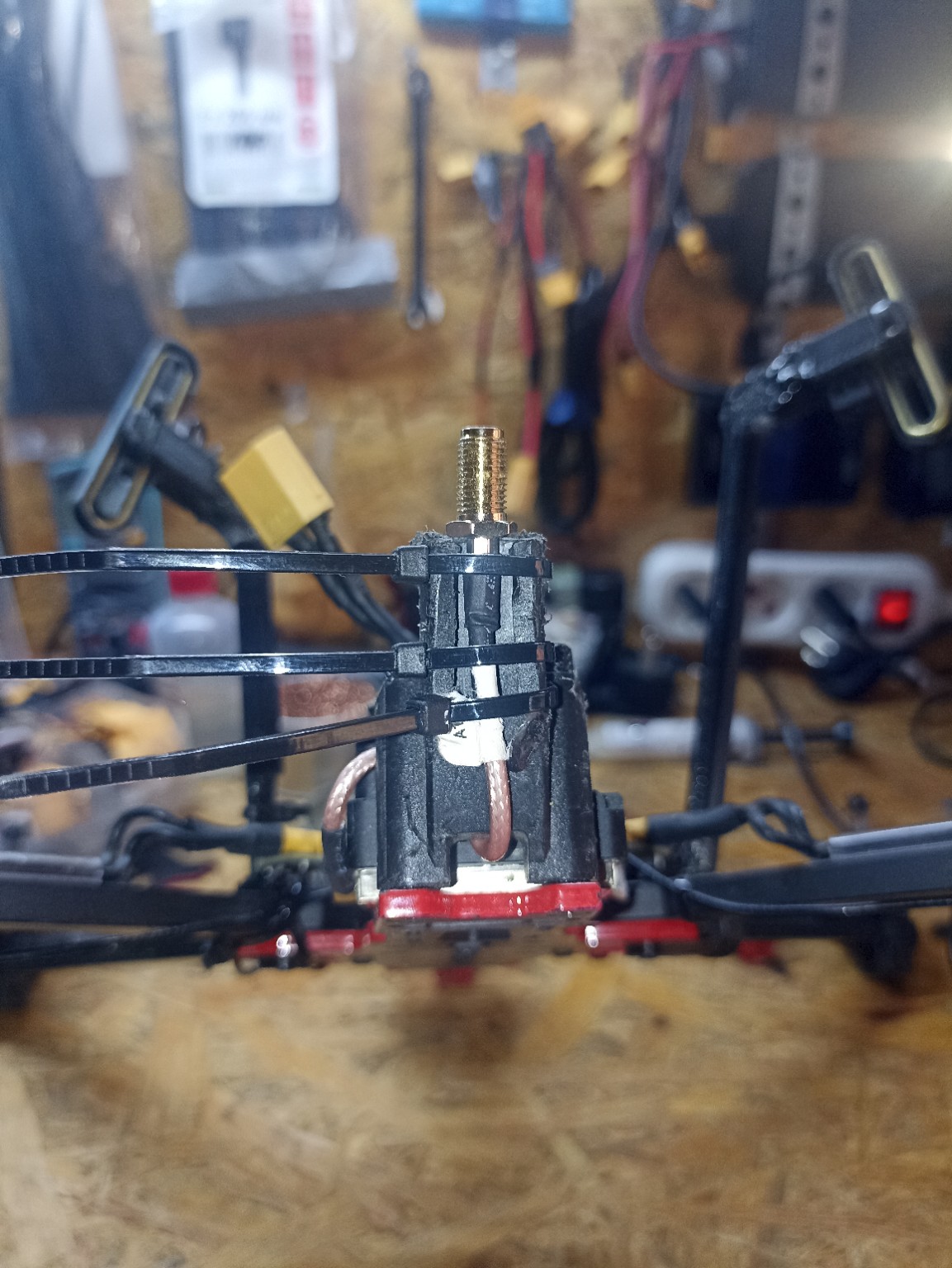

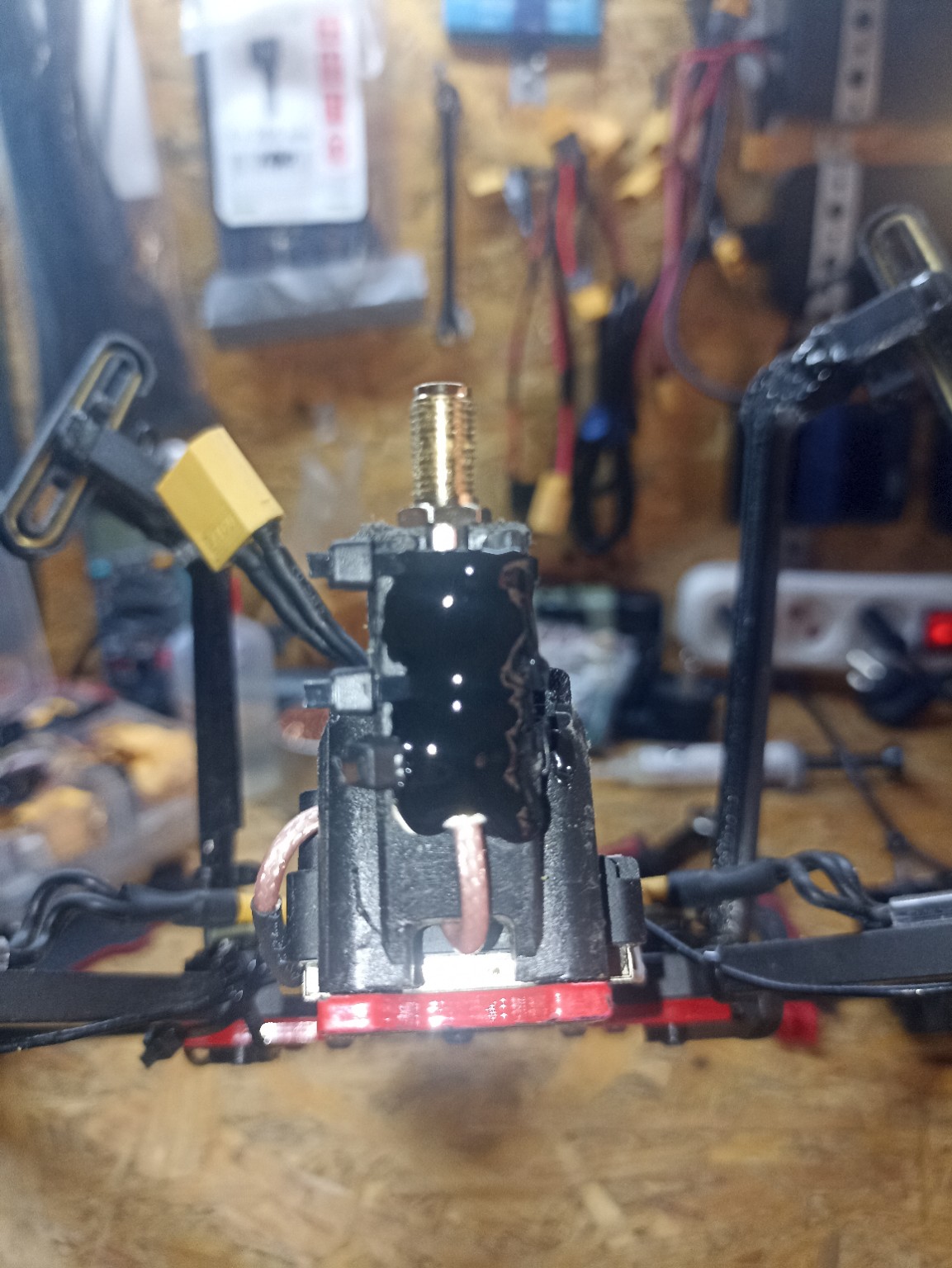

Коаксіальний кабель до антени проклав і зафіксував стяжками та термоклеєм. Це зменшує навантаження на кабель і його роз’єми під час вібрацій та ударів.
⌁Додаткова фіксація роз’ємів

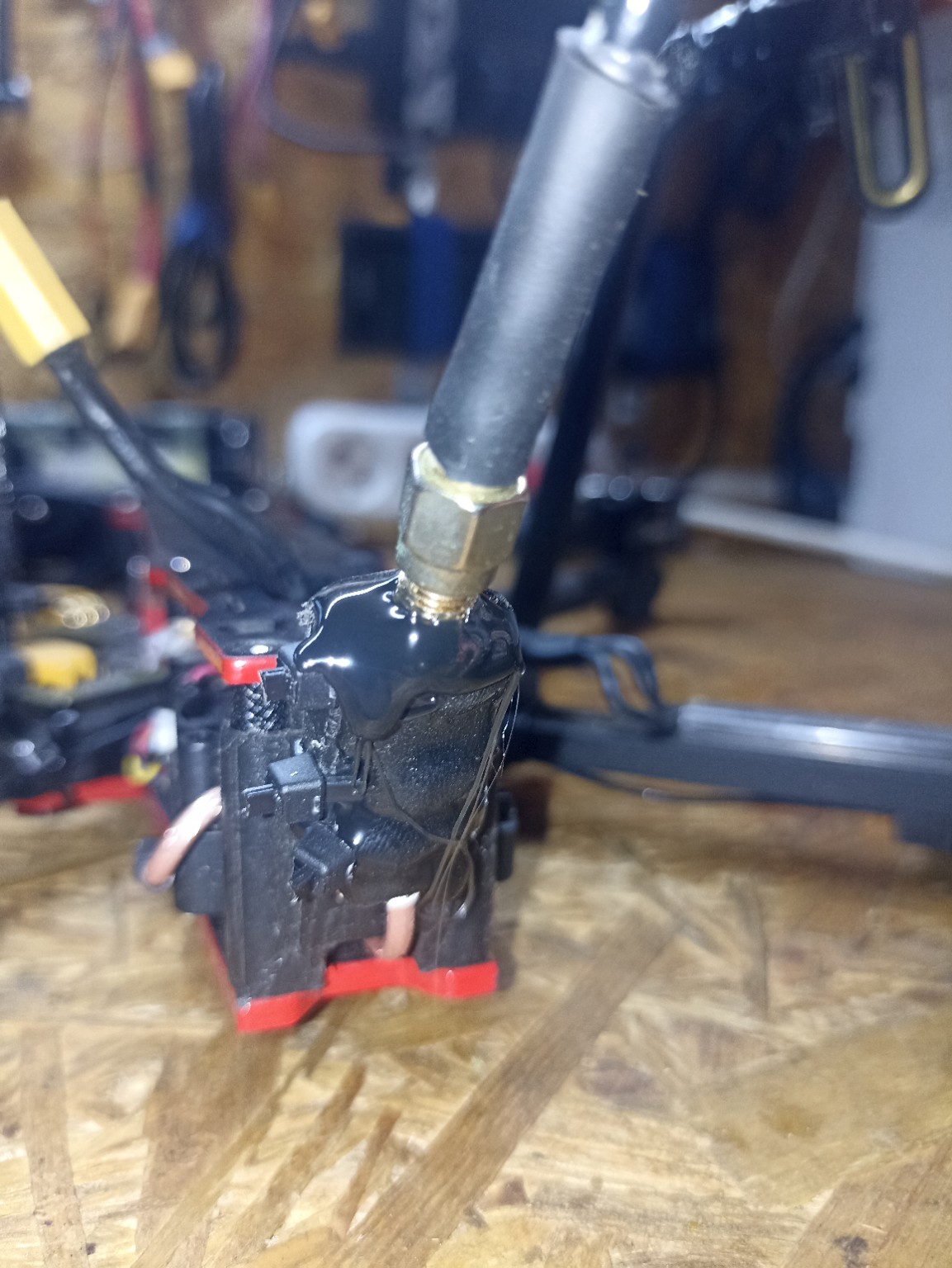

Під час встановлення антени помітив, що її роз’єм вільно обертається у кріпленні. Зафіксував роз’єм термоклеєм, щоб під час закручування антени він не провертався відносно припаяного коаксіального кабелю. Окремо закріпив антенні роз’єми приймача.
⌘Прошивання та налаштування
Перед оновленням через Betaflight Configurator зберіг поточні налаштування польотного контролера, а потім прошив його рекомендованою виробником версією. Приймач також перевів на стандартну прошивку за допомогою ExpressLRS.
Налаштував польотний контролер для роботи з новим VTX. Після складання перевірив бінд приймача, наявність відеосигналу та роботу всіх моторів.
✓Результат
Повний ремонт зайняв трохи більше години. За цей час відновив кріплення антен, установив і підключив відеосистему, оновив прошивки та перевірив основні функції. Дрон налаштований і готовий до польотів.
